數據中心氣體滅火:設計七氟丙烷滅火具備要求
作者：億杰北京消防工程?? 添加時間：2020-09-01 15:29
數據中心氣體滅火七氟丙烷滅火系統的設計，是由我們的專業設計人員設計的，他們在設計時需要注意和考慮到很多的事情，那么具體需要考慮一些什么呢?
1)七氟丙烷滅火系統的滅火設計的濃度應不小于滅火濃度的1.3倍，惰化設計的濃度應不小于惰化濃度的1.1倍。
2)固體表面火災的滅火濃度為5.8%，其他滅火濃度可以按《氣體滅火系統設計規范》(GB 50370—2005)附錄A中表A-1的規定來取值，惰化濃度可按附錄A中表A-2的規定來取值。附錄A中未列出的應經試驗確定。
3)圖書和檔案、票據以及文物資料庫等防護區，滅火設計濃度宜采用10%。
4)油浸變壓器室及帶油開關的配電室和自備發電機房等防護區滅火設計濃度都宜采用9%。
5)通訊機房和電子計算機房等防護區滅火設計濃度宜采用8%。
6)防護區實際應用的濃度不應大于設計濃度的1.1倍。
7)在通訊機房和電子計算機房等防護區，設計噴放時間不大于8s;在其他防護區，設計噴放時間不大于10s。
8)滅火浸漬時間應符合下列規定：
① 木材、紙張、織物等固體表面火災采用20min。② 通訊機房、電子計算機房內的電氣設備火災采用5min。③ 其他固體表面火災采用10min。④ 氣體和液體火災不應小于1min。
9)七氟丙烷滅火系統應采用氮氣增壓輸送。氮氣的含水量不大于0.006%。
儲存容器的增壓壓力宜分為三級，并應符合下列規定：
① 一級2.5+0.1MPa(表壓)。② 二級4.2+0.1MPa(表壓)。③ 三級5.6+0.1MPa(表壓)。
10)七氟丙烷單位容積的充裝量應符合下列規定：
① 一級增壓儲存容器不大于1120kg/m3。② 二級增壓焊接結構儲存容器不大于950kg/m3③ 二級增壓無縫結構儲存容器不大于1120kg/m3。④ 三級增壓儲存容器不大于1080kg/m3。
11)管網的管道內容積，不大于流經該管網的七氟丙烷儲存量體積的80%。
12)管網布置宜設計為均衡系統應符合下列規定：
① 噴頭設計流量應相等。
② 管網的第1分流點至各噴頭的管道阻力損失，其相互間的大差值不應大于20%。

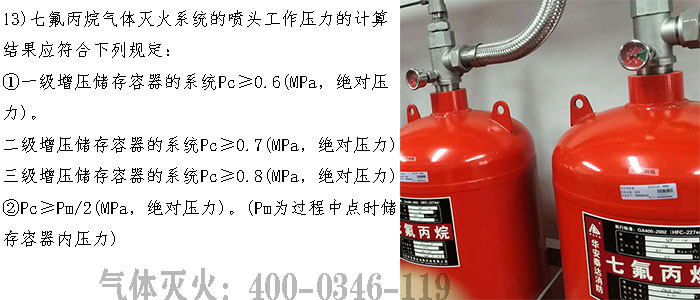

13)七氟丙烷氣體滅火系統的噴頭工作壓力的計算結果應符合下列規定：
① 一級增壓儲存容器的系統Pc≥0.6(MPa，絕對壓力)。
二級增壓儲存容器的系統Pc≥0.7(MPa，絕對壓力)。
三級增壓儲存容器的系統Pc≥0.8(MPa，絕對壓力)。
② Pc≥Pm/2(MPa，絕對壓力)。(Pm為過程中點時儲存容器內壓力)
1)七氟丙烷滅火系統的滅火設計的濃度應不小于滅火濃度的1.3倍，惰化設計的濃度應不小于惰化濃度的1.1倍。
2)固體表面火災的滅火濃度為5.8%，其他滅火濃度可以按《氣體滅火系統設計規范》(GB 50370—2005)附錄A中表A-1的規定來取值，惰化濃度可按附錄A中表A-2的規定來取值。附錄A中未列出的應經試驗確定。
3)圖書和檔案、票據以及文物資料庫等防護區，滅火設計濃度宜采用10%。
4)油浸變壓器室及帶油開關的配電室和自備發電機房等防護區滅火設計濃度都宜采用9%。
5)通訊機房和電子計算機房等防護區滅火設計濃度宜采用8%。
6)防護區實際應用的濃度不應大于設計濃度的1.1倍。
7)在通訊機房和電子計算機房等防護區，設計噴放時間不大于8s;在其他防護區，設計噴放時間不大于10s。
8)滅火浸漬時間應符合下列規定：
① 木材、紙張、織物等固體表面火災采用20min。② 通訊機房、電子計算機房內的電氣設備火災采用5min。③ 其他固體表面火災采用10min。④ 氣體和液體火災不應小于1min。
9)七氟丙烷滅火系統應采用氮氣增壓輸送。氮氣的含水量不大于0.006%。
儲存容器的增壓壓力宜分為三級，并應符合下列規定：
① 一級2.5+0.1MPa(表壓)。② 二級4.2+0.1MPa(表壓)。③ 三級5.6+0.1MPa(表壓)。
10)七氟丙烷單位容積的充裝量應符合下列規定：
① 一級增壓儲存容器不大于1120kg/m3。② 二級增壓焊接結構儲存容器不大于950kg/m3③ 二級增壓無縫結構儲存容器不大于1120kg/m3。④ 三級增壓儲存容器不大于1080kg/m3。
11)管網的管道內容積，不大于流經該管網的七氟丙烷儲存量體積的80%。
12)管網布置宜設計為均衡系統應符合下列規定：
① 噴頭設計流量應相等。
② 管網的第1分流點至各噴頭的管道阻力損失，其相互間的大差值不應大于20%。
13)七氟丙烷氣體滅火系統的噴頭工作壓力的計算結果應符合下列規定：
① 一級增壓儲存容器的系統Pc≥0.6(MPa，絕對壓力)。
二級增壓儲存容器的系統Pc≥0.7(MPa，絕對壓力)。
三級增壓儲存容器的系統Pc≥0.8(MPa，絕對壓力)。
② Pc≥Pm/2(MPa，絕對壓力)。(Pm為過程中點時儲存容器內壓力)
