6.14.1 飾面型防火涂料
6.14.1.1 檢查項目

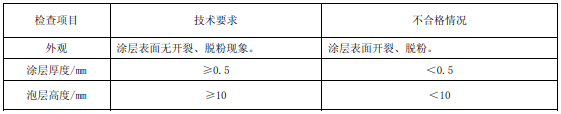

    檢查項目、技術要求和不合格情況見表70。 6.14.1.2 檢查方法
6.14.1.2.1 外觀
    目測涂層表面有無裂紋。用黑色平絨布輕擦涂層表面5次，觀察黑色平絨布是否變色。
6.14.1.2.2 涂層厚度

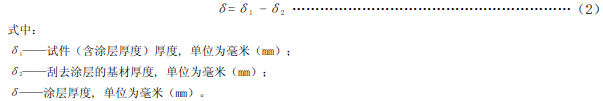

    隨機抽取已涂刷涂料的試件一塊。選3個測點用精度為0.02mm的游標卡尺測量試件涂刷涂料后和涂刷前的厚度，用公式（2）計算單點涂層厚度，涂層厚度為三個測試點涂層厚度的平均值： 6.14.1.2.3 泡層高度
    隨機抽取已涂刷涂料的試件三塊，其尺寸均不小于150mm×150mm。將試件放在試驗支架上，涂刷防火涂料的一面向下。點燃酒精燈，酒精燈外焰應完全接觸涂刷涂料的一面，供火時間不低于20 min。停止供火后，用精度為0.02mm的游標卡尺測量泡層高度，結果以3個測試值的平均值表示。
6.14.1.3 檢測器具
    游標卡尺、酒精燈、試驗支架。
6.14.2 厚型鋼結構防火涂料
6.14.2.1 檢查項目

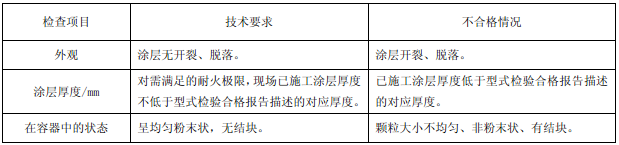

    檢查項目、技術要求和不合格情況見表71。 6.14.2.2 檢查方法
6.14.2.2.1 外觀
    目測涂層有無開裂、脫落。
6.14.2.2.2 涂層厚度
    現場選取至少五個不同的涂層部位,用測厚儀分別測量其厚度。涂層厚度為測點厚度的平均值。與型式檢驗報告描述的厚度相比較。
6.14.2.2.3 在容器中的狀態
    用攪拌器攪拌容器內的試樣或按規定的比例調配多組分涂料的試樣，觀察涂料顆粒大小是否均勻、有無結塊。
6.14.2.3 檢測器具
    刀片、測厚儀。
6.14.3 薄型（膨脹型）鋼結構防火涂料
6.14.3.1 檢查項目

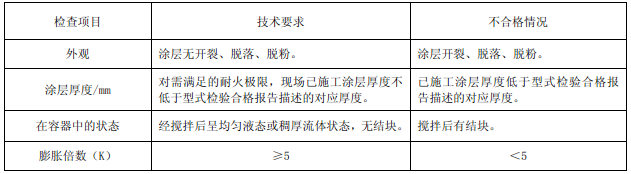

    檢查項目、技術要求和不合格情況見表72。
6.14.3.2 檢查方法
6.14.3.2.1 外觀
    目測涂層有無開裂、脫落；用黑色平絨布輕擦涂層表面5次，觀察平絨布是否變色。 6.14.3.2.2 涂層厚度
    現場選取至少五個不同的涂層部位,用測厚儀分別測量其厚度，涂層厚度為測點厚度的平均值。與型式檢驗合格報告描述的厚度相比較。
6.14.3.2.3 在容器中的狀態
    用攪拌器攪拌容器內的試樣或按規定的比例調配多組分涂料的試樣，觀察涂料攪拌后是否均勻、有無結塊。
6.14.3.2.4 膨脹倍數

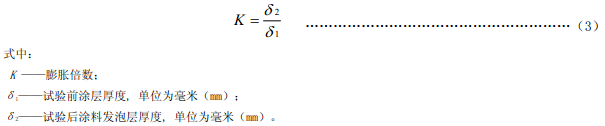

    在已施工涂料的構件上，隨機選取三個不同的涂層部位，分別用磁性測厚儀測量其厚度δ1。然后點燃2L汽油噴燈分別對準選定的三個位置，噴燈外焰應充分接觸涂層，供火時間不低于10min。停止供火后觀察涂層是否膨脹發泡，用精度為游標卡尺測量其發泡層厚度δ2。膨脹倍數按公式（3）求得，
    結果以三個測試值的平均值表示： 6.14.3.3 檢測器具
    游標卡尺、刀片、磁性測厚儀、2L汽油噴燈。
6.14.4 超薄型鋼結構防火涂料
6.14.4.1 檢查項目

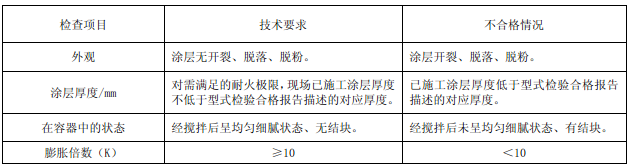

    檢查項目、技術要求和不合格情況見表73。
6.14.4.2 檢查方法
6.14.4.2.1 外觀
    目測涂層有無開裂、脫落；用黑色平絨布輕擦涂層表面5次，觀察平絨布是否變色。 6.14.4.2.2 涂層厚度
    選取至少五個不同的涂層部位,用磁性測厚儀分別測量其厚度，涂層厚度為測點厚度的平均值。與型式檢驗合格報告描述的厚度相比較。
6.14.4.2.3 在容器中的狀態
    用攪拌器攪拌容器內的試樣或按規定的比例調配多組分涂料的試樣，觀察涂料是否均勻、有無結塊。
6.14.4.2.4 膨脹倍數

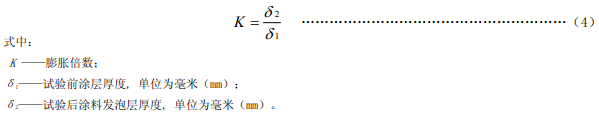

    在已施工涂料的構件上，隨機選取三個不同的涂層部位，用磁性測厚儀測量其厚度δ1。然后點燃2L汽油噴燈分別對準選定的三個位置，噴燈外焰應充分接觸涂層，供火時間不低于5min。停止供火后用游標卡尺測量其發泡層厚度δ2。膨脹倍數按公式（4）求得，結果以三個測試值的平均值表示： 6.14.4.3 檢測器具
    游標卡尺、刀片、磁性測厚儀、2L汽油噴燈。
6.14.5 電纜防火涂料
6.14.5.1 檢查項目

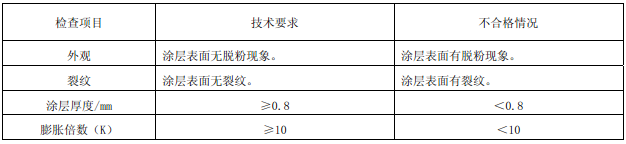

    檢查項目、技術要求和不合格情況見表74。
6.14.5.2 檢查方法
6.14.5.2.1 外觀
    用黑色平絨布輕擦涂層表面5次，觀察黑色平絨布是否變色。
6.14.5.2.2 裂紋
    目測涂層表面有無裂紋。 6.14.5.2.3 涂層厚度
    在施工現場，用刀片在已涂刷電纜防火涂料的電纜上隨機選取三個位置輕輕剝取涂層3塊，用精度為0.02mm的游標卡尺分別測其厚度，涂層厚度為3個測量厚度的平均值。
6.14.5.2.4 膨脹倍數

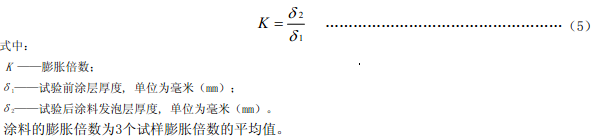

    在施工現場，用刀片在已涂刷電纜防火涂料的電纜上隨機輕輕剝取涂層三塊，其尺寸不小于10 mm×10mm，分別用精度為0.02mm的游標卡尺測量其厚度δ1。將涂層放在試驗支架的金屬網上，點燃酒精燈，酒精燈外焰應充分接觸涂層，供火時間不低于20min。停止供火后，分別用游標卡尺測量其相應發泡層的厚度δ2。膨脹倍數按公式（5）求得，結果以三個測試值的平均值表示： 6.14.5.3 檢測器具
    刀片、游標卡尺、酒精燈、試驗支架、金屬網。
6.14.6 混凝土構件防火涂料、隧道防火涂料
6.14.6.1 檢查項目

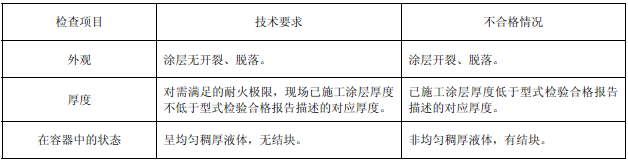

    檢查項目、技術要求和不合格情況見表75。
6.14.6.2 檢查方法
6.14.6.2.1 外觀
    目測涂層有無開裂、脫落。
6.14.6.2.2 厚度
    選取至少五個不同的涂層部位,用測厚儀分別測量其厚度，涂層厚度為測點厚度的平均值。 6.14.6.2.3 在容器中的狀態
    用攪拌器攪拌容器內的試樣或按規定的比例調配多組分涂料的試樣，觀察涂料是否為均勻稠厚液體、有無結塊。
6.14.6.3 檢測器具
    刀片、測厚儀。
6.14.7 無機防火堵料
6.14.7.1 檢查項目

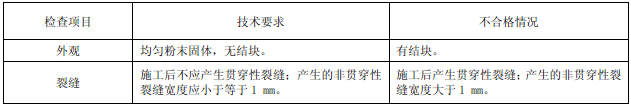

    檢查項目、技術要求和不合格情況見表76。 6.14.7.2 檢查方法
6.14.7.2.1 外觀
    采用目測與手觸摸結合的方法進行。
6.14.7.2.2 裂縫
    采用目測的方法觀察已施工樣品表面是否有貫穿性裂縫產生。用塞尺或精度為0.02 mm的游標卡尺測量非貫穿性裂縫寬度，測量結果取其更大值。
6.14.7.3 檢測器具
    塞尺、游標卡尺。
6.14.8 有機防火堵料
6.14.8.1 檢查項目
    檢查項目、技術要求和不合格情況見表77。 6.14.8.2 檢查方法
    采用目測與手觸摸結合的方法進行。
6.14.9 阻火包
6.14.9.1 檢查項目
    檢查項目、技術要求和不合格情況見表78。 6.14.9.2 檢查方法
6.14.9.2.1 外觀
    采用目測的方法進行。
6.14.9.2.2 抗跌落性
    分別將三個完整的阻火包從5 m高處自由下落到混凝土水平地面上，觀察包體是否破損。
6.14.10 塑料管道阻火圈
6.14.10.1 檢查項目

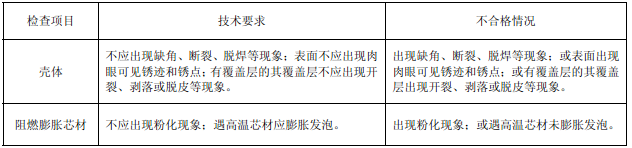

    檢查項目、技術要求和不合格情況見表79。
6.14.10.2 檢查方法
6.14.10.2.1 殼體
    采用目測方法進行。
6.14.10.2.2 阻燃膨脹芯材
    目測外觀是否出現粉化現象。
    從阻火圈中取出干燥的膨脹芯材， 將試件放在試驗支架上，點燃酒精燈，酒精燈外焰應完全接觸芯材，供火時間不低于30min。停止供火后目測芯材是否膨脹發泡。 6.14.10.3 檢測器具
    酒精燈、試驗支架。
6.14.11 水基型阻燃處理劑
6.14.11.1 檢查項目

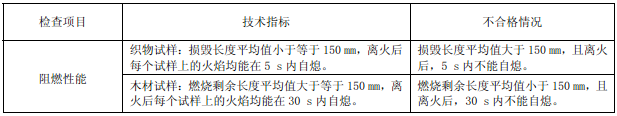

    檢查項目、技術要求和不合格情況見表80。 6.14.11.2 檢查方法
6.14.11.2.1 織物用阻燃劑：將滌棉布浸于阻燃劑中，浸透后水平攤放自然涼干，將其裁剪為 20mm×200mm的試樣，共3條。用夾子夾住試樣的一端，垂直懸掛，在另一端施加長度為 20mm±5mm的火焰10s；離火后觀察是否至少有2條試樣上的明火能在5s以內自熄，測量毀損長度平均值是否大于150mm。
6.14.11.2.2 木材用阻燃劑：將3mm厚的杉木薄板在阻燃劑中浸泡30min后自然涼干，將浸漬后的木材制成10mm×200mm×3mm的試樣，共3根。用夾子夾住試樣的一端，垂直懸掛，在另一端施加長度為25mm±5mm的火焰60s；離火后觀察是否至少有2根試樣上的明火能在30s以內自熄，觀察測量燃燒剩余長度平均值是否小于150mm。
6.14.11.3 檢測器具
    鋼直尺：測量范圍為0mm～300mm；
    秒表：測量范圍為0s～100s。
6.14.12 電纜用阻燃包帶
6.14.12.1 項目

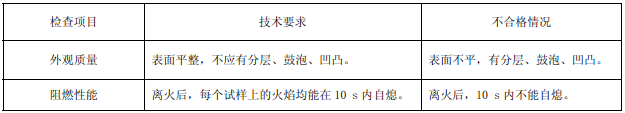

    檢查項目、技術要求和不合格情況見表81。 6.14.12.2 檢查方法
6.14.12.2.1 外觀
    外觀用目視檢查，觀察表面是否平整，有無分層、鼓泡、凹凸等現象。
6.14.12.2.2 阻燃性能
用刀片在已繞包阻燃包帶的電纜上隨機輕輕剝取包帶一塊，長度為100mm，剝取中不應損傷電纜用夾子夾住試樣的一端，垂直懸掛，施加長度為20mm±5mm的火焰10s，離火后觀察試樣上的火焰是否能在10s以內自熄。
6.14.12.3 檢測器具
    刀片、鋼直尺。
6.14.13 阻燃材料及制品
6.14.13.1 檢查對象

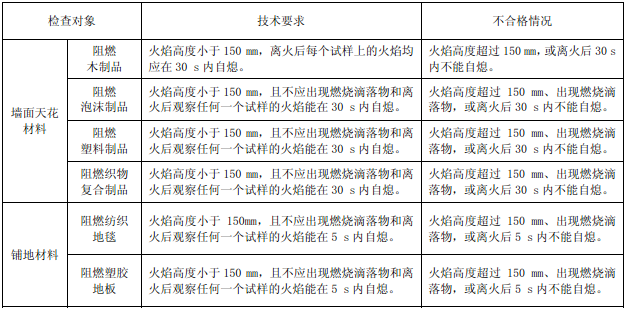

    檢查對象、技術要求和不合格情況見表82。 6.14.13.2 檢查方法
6.14.13.2.1 墻面天花材料
    現場從制品上取三塊250mm×90mm的試樣，用夾子夾住試樣的一端，試樣呈45°的角度，在其下端中心處施加長度為30mm±5mm的火焰30s，觀察火焰高度和燃燒滴落物狀況。對于有外部保護層的保溫、吸音泡沫材料，在試驗時，應保持外保護層狀態。
6.14.13.2.2 鋪地材料
    現場從制品上取三塊250mm×90mm的試樣，用夾子夾住試樣的一端，試樣呈45°的角度，在其下端中心處施加長度為30mm±5mm的火焰15s，觀察火焰高度和燃燒滴落物狀況。對于絨簇材料為丙綸的紡織地毯，則需要特別測試，應抽樣送法定消防產品質量質檢機構進行檢驗。
6.14.13.3 檢測器具
    鋼直尺；
    秒表：測量范圍為0s～100s。
